ট্রান্সফরমারের সম্পূর্ণ গাইড: প্রকার, রেটিং এবং অ্যাপ্লিকেশন

আ বৈদ্যুতিক ট্রান্সফরমার একটি স্ট্যাটিক ইলেক্ট্রোম্যাগনেটিক ডিভাইস যা ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের মাধ্যমে সার্কিটের মধ্যে বৈদ্যুতিক শক্তি স্থানান্তর করে। এর রেটিং — ভোল্ট-অ্যাম্পিয়ার (VA) বা কিলোভোল্ট-অ্যাম্পিয়ার (kVA)-এ প্রকাশ করা হয়েছে—অতিরিক্ত গরম ছাড়াই এটি ক্রমাগত পরিচালনা করতে পারে এমন সর্বাধিক লোড নির্দেশ করে। ট্রান্সফরমারগুলিকে কীভাবে রেট দেওয়া হয়, কী ধরনের বিদ্যমান এবং কোনটি আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত তা বোঝা নিরাপদ, দক্ষ পাওয়ার সিস্টেম ডিজাইনের জন্য অপরিহার্য।

কিভাবে একটি ট্রান্সফরমার রেট করা হয়?

ট্রান্সফরমার রেট করা হয় ভোল্ট-অ্যাম্পিয়ার (VA) বা কিলোভোল্ট-অ্যাম্পিয়ার (kVA) , ওয়াট নয়—কারণ রেটিংটি অবশ্যই পাওয়ার ফ্যাক্টর নির্বিশেষে প্রতিরোধী এবং প্রতিক্রিয়াশীল উভয় লোডের জন্য দায়ী। রেটিংটি ট্রান্সফরমারের রেট করা ভোল্টেজ এবং প্রাথমিক বা মাধ্যমিক দিকের রেট করা বর্তমানের গুণফলকে প্রতিফলিত করে।

একটি ট্রান্সফরমার নেমপ্লেটের মূল পরামিতিগুলির মধ্যে রয়েছে:

• কেভিএ রেটিং - মোট আপাত শক্তি ক্ষমতা (যেমন, 50 kVA, 500 kVA)
• প্রাথমিক এবং মাধ্যমিক ভোল্টেজ - ইনপুট এবং আউটপুট ভোল্টেজের মাত্রা (যেমন, 11,000V / 400V)
• ফ্রিকোয়েন্সি - সাধারণত 50 Hz বা 60 Hz
• প্রতিবন্ধকতা (%Z) - শর্ট-সার্কিট কারেন্টকে প্রভাবিত করে; সাধারণ মান 4% থেকে 6% পর্যন্ত
• কুলিং ক্লাস – ONAN (তেল প্রাকৃতিক বায়ু প্রাকৃতিক), ONAF, OFAF, ইত্যাদি বড় ইউনিটের জন্য; শুষ্ক-টাইপের জন্য AN বা AA
• নিরোধক ক্লাস - তাপমাত্রা রেটিং যেমন ক্লাস B (130°C), ক্লাস F (155°C), অথবা Class H (180°C)

উদাহরণস্বরূপ, ক 400V এ 100 kVA ট্রান্সফরমার সেকেন্ডারি সর্বোচ্চ 144.3 A (তিন-পর্যায়ের জন্য 100,000 ÷ 400 × √3) কারেন্ট সরবরাহ করতে পারে। ক্রমাগত এটি অতিক্রম করা নিরোধক অবক্ষয় এবং শেষ পর্যন্ত ব্যর্থতার কারণ হয়।

স্টেপ-আপ বনাম স্টেপ-ডাউন ট্রান্সফরমার

বৈদ্যুতিক ট্রান্সফরমারগুলির সবচেয়ে মৌলিক শ্রেণিবিন্যাস হল ভোল্টেজ রূপান্তর দিক দ্বারা।

স্টেপ-আপ ট্রান্সফরমার

একটি স্টেপ-আপ ট্রান্সফরমার প্রাথমিক থেকে মাধ্যমিক পর্যন্ত ভোল্টেজ বাড়ায়। সেকেন্ডারি উইন্ডিংয়ে প্রাথমিকের চেয়ে বেশি বাঁক রয়েছে। উদাহরণস্বরূপ, ক জেনারেটর 11 কেভি উত্পাদন করে দূর-দূরত্বের ট্রান্সমিশনের জন্য একটি স্টেপ-আপ ট্রান্সফরমারকে 400 kV আউটপুট দিতে পারে—প্রবাহ হ্রাস করে এবং তাই প্রতিরোধক ক্ষতি (P = I²R) 1,000-এর বেশি ফ্যাক্টর দ্বারা। পাওয়ার প্ল্যান্টগুলি সর্বজনীনভাবে তাদের আউটপুট পর্যায়ে স্টেপ-আপ ট্রান্সফরমার ব্যবহার করে।

স্টেপ-ডাউন ট্রান্সফরমার

একটি স্টেপ-ডাউন ট্রান্সফরমার নিরাপদ শেষ-ব্যবহারকারীর ব্যবহারের জন্য ভোল্টেজ হ্রাস করে। বিতরণ সাবস্টেশনগুলি 33 কেভি বা 11 কেভি থেকে নেমে এসেছে৷ 400V/230V আবাসিক এবং বাণিজ্যিক সরবরাহের জন্য। ছোট স্টেপ-ডাউন ইউনিট (যেমন, 240V থেকে 12V) পাওয়ার লো-ভোল্টেজ আলো, ডোরবেল এবং HVAC কন্ট্রোল সিস্টেম।

উভয় প্রকার একই বাঁক-অনুপাতের নীতি অনুসরণ করে: V₁/V₂ = N₁/N₂, যেখানে V হল ভোল্টেজ এবং N হল ঘূর্ণায়মান বাঁকের সংখ্যা।

বিভিন্ন ধরনের ট্রান্সফরমার এবং তাদের অ্যাপ্লিকেশন

ট্রান্সফরমারগুলি বিভিন্ন আকারে তৈরি করা হয়, প্রতিটি নির্দিষ্ট কর্মক্ষমতা প্রয়োজনীয়তা, পরিবেশ এবং শক্তি স্তরের জন্য অপ্টিমাইজ করা হয়। নীচে সবচেয়ে গুরুত্বপূর্ণ ধরনের আছে.

পাওয়ার ট্রান্সফরমার

পাওয়ার ট্রান্সফরমারগুলি ট্রান্সমিশন নেটওয়ার্কগুলিতে কাজ করে 33 কেভির উপরে ভোল্টেজ এবং রেটিং সাধারণত 100 MVA থেকে 1,000 MVA পর্যন্ত। এগুলি প্রায় অবিচ্ছিন্ন পূর্ণ-লোড অপারেশনের জন্য ডিজাইন করা হয়েছে এবং অন্যান্য সমস্ত কারণের উপরে কম ক্ষতিকে অগ্রাধিকার দেয়। তেল-নিমজ্জিত কুলিং (ONAN/ONAF) মানসম্মত। তাদের কার্যক্ষমতা সাধারণত ছাড়িয়ে যায় 99% , এমনকি গ্রিড স্কেলে 0.1% উন্নতি উল্লেখযোগ্য।

Ningbo Chuangbiao Electronic Technology Co., Ltd. পাওয়ার সিস্টেম অবকাঠামোর মধ্যে কম-ফ্রিকোয়েন্সি ট্রান্সফরমার প্রযুক্তি প্রয়োগ করে—দক্ষ শক্তি ট্রান্সমিশন নিশ্চিত করা এবং স্থিতিশীল গ্রিড অপারেশনের নিশ্চয়তা দিতে লাইন লস কমানো।

ডিস্ট্রিবিউশন ট্রান্সফরমার

ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি ডেলিভারি পয়েন্টে মাঝারি ভোল্টেজ (সাধারণত 11 কেভি বা 33 কেভি) থেকে কম ভোল্টেজে (400V/230V) ভোল্টেজকে ধাপে ধাপে নামিয়ে দেয়। তারা পরিবর্তনশীল লোড এ কাজ করে এবং থেকে রেট করা হয় 25 kVA থেকে 2,500 kVA . অয়েল-টাইপ এবং ড্রাই-টাইপ (ঢালাই রজন) উভয় প্রকারই সাধারণ, অগ্নি নিরাপত্তার কারণে বাড়ির ভিতরে শুষ্ক-টাইপ পছন্দ করা হয়।

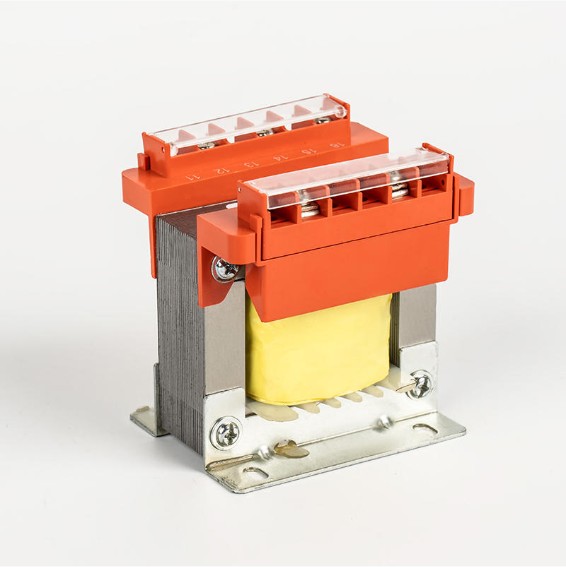

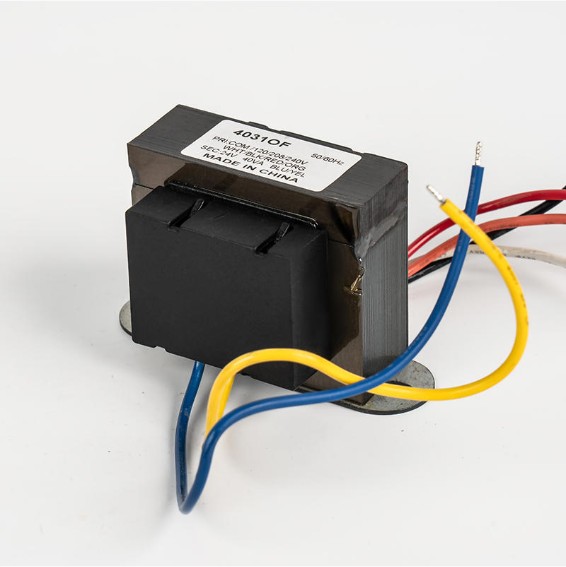

এয়ার কন্ডিশনার ট্রান্সফরমার

আ air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive কম্প্রেসার, ফ্যান মোটর এবং কন্ট্রোল বোর্ড . একটি স্প্লিট-সিস্টেম এয়ার কন্ডিশনারে, কন্ট্রোল বোর্ড ট্রান্সফরমারগুলি সাধারণত থার্মোস্ট্যাট সার্কিটের জন্য 24V এসি আউটপুট করে। বৃহত্তর বাণিজ্যিক HVAC ইউনিটগুলি নিয়ন্ত্রণ শক্তির জন্য 40-150 VA রেটযুক্ত ট্রান্সফরমার ব্যবহার করতে পারে।

বৈদ্যুতিন সংকেতের মেরু বদল-টাইপ এয়ার কন্ডিশনারগুলিতে, ট্রান্সফরমার AC-DC-AC রূপান্তর চেইনের অংশ হিসাবে কাজ করে। এখানে দক্ষ ট্রান্সফরমার ডিজাইন সরাসরি ইউনিটের শক্তি রেটিং (EER/COP) প্রভাবিত করে। চুয়াংবিয়াও-এর লো-ফ্রিকোয়েন্সি ট্রান্সফরমারগুলি রেফ্রিজারেশন সরঞ্জামগুলিতে অবিকল এই ভূমিকাটি পরিবেশন করে - কম্প্রেসার এবং ফ্যান মোটর চালানোর জন্য উপযুক্ত DC তে এসি শক্তিকে রূপান্তর করে, দক্ষ শীতল বা গরম করার জন্য।

আইসোলেশন ট্রান্সফরমার

আ isolation transformer has a 1:1 বাঁক অনুপাত —এর প্রাথমিক উদ্দেশ্য ভোল্টেজ রূপান্তর নয় বরং সার্কিটের মধ্যে গ্যালভানিক বিচ্ছিন্নতা। এটি গ্রাউন্ড লুপগুলিকে ভেঙে দেয়, সাধারণ-মোডের শব্দকে দমন করে এবং হাসপাতাল, পরীক্ষাগার এবং ডেটা সেন্টারের মতো পরিবেশে কর্মীদের নিরাপত্তা প্রদান করে।

উল্লেখ্য মূল স্পেসিফিকেশন:

• বিচ্ছিন্নতা ভোল্টেজ : সাধারণত 1,500V থেকে 4,000V এর মধ্যে উইন্ডিং
• লিকেজ কারেন্ট : মেডিকেল-গ্রেড ইউনিটগুলিকে অবশ্যই 500 µA (IEC 60601) এর নিচে ফুটো রাখতে হবে
• ঝাল windings : ফ্যারাডে শিল্ডিং সংবেদনশীল ইলেকট্রনিক্সে ক্যাপাসিটিভ কাপলিংকে আরও কমিয়ে দেয়

ইন্ডাস্ট্রিয়াল অটোমেশনে, আইসোলেশন ট্রান্সফরমারগুলি PLC এবং সেন্সরগুলিকে পাওয়ার লাইনের উচ্চ-ভোল্টেজ ট্রানজিয়েন্ট থেকে রক্ষা করে।

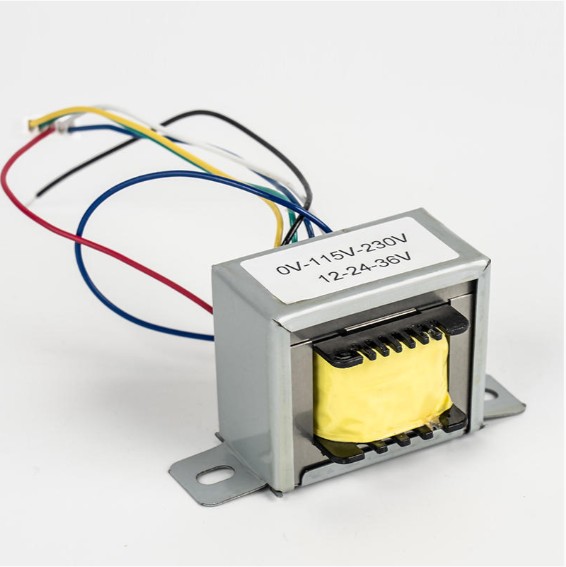

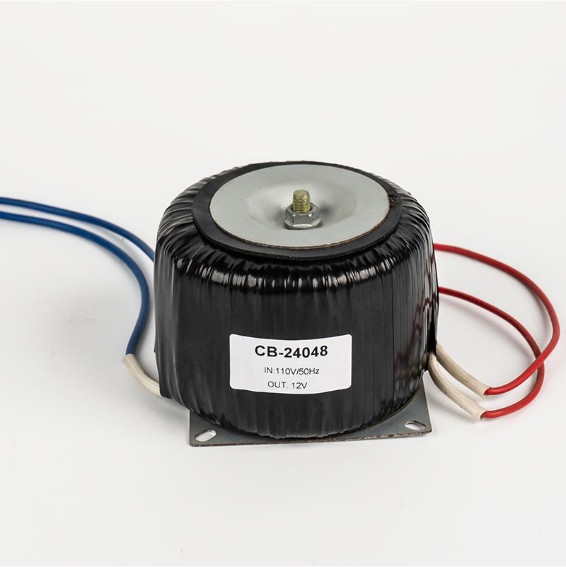

টরয়েডাল ট্রান্সফরমার

একটি টরয়েডাল ট্রান্সফরমার একটি প্রচলিত E-I ল্যামিনেট স্ট্যাকের পরিবর্তে একটি ডোনাট-আকৃতির (টরয়েডাল) চৌম্বকীয় কোর ব্যবহার করে। অবিচ্ছিন্ন মূল পথ বায়ু ফাঁক দূর করে, প্রদান করে:

• 95-98% পর্যন্ত দক্ষতা , তুলনীয় EI-কোর ডিজাইনের জন্য ~85–90%
• কম ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) - বিপথগামী চৌম্বক ক্ষেত্র সাধারণত EI-কোর ট্রান্সফরমারের তুলনায় 8-10 গুণ কম
• কমপ্যাক্ট এবং লাইটওয়েট - সমতুল্য EI ডিজাইনের তুলনায় 50% পর্যন্ত ছোট এবং হালকা
• কম নো-লোড লস এবং শ্রবণযোগ্য শব্দ

টোরোডাল ট্রান্সফরমারগুলি অডিও সরঞ্জাম, চিকিৎসা যন্ত্র, শিল্প নিয়ন্ত্রণ প্যানেল এবং প্রিমিয়াম পাওয়ার সাপ্লাইতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে স্থান এবং ইএমআই গুরুত্বপূর্ণ সীমাবদ্ধতা। তাদের প্রধান সীমাবদ্ধতা হল প্রচলিত ল্যামিনেট ডিজাইনের তুলনায় VA প্রতি উচ্চ খরচ, এবং DC অফসেটের প্রতি সংবেদনশীলতা যার ফলে মূল স্যাচুরেশন।

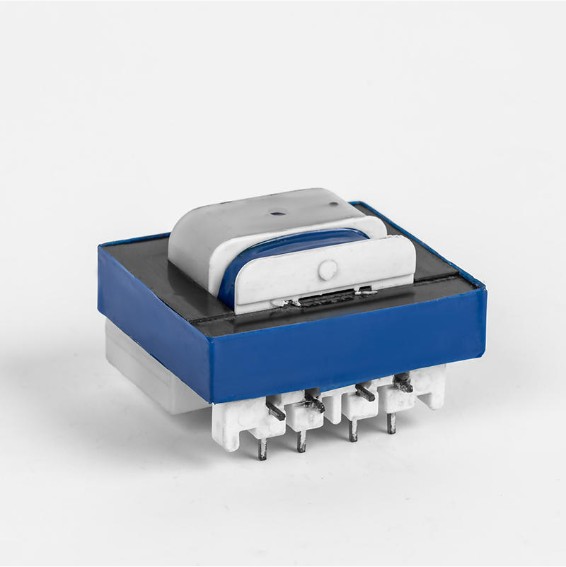

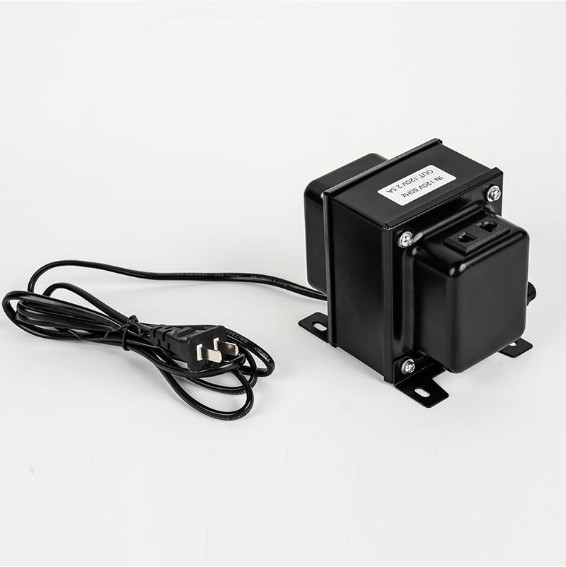

অটো-ট্রান্সফরমার

আ auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it আরো কমপ্যাক্ট এবং সস্তা —উপযোগী যেখানে পরিমিত ভোল্টেজ সমন্বয় প্রয়োজন, যেমন 220V থেকে 110V রূপান্তর বা মোটর সফট-স্টার্টিং। যাইহোক, এটি কোন গ্যালভানিক বিচ্ছিন্নতা প্রদান করে না, যেখানে নিরাপত্তা বিচ্ছিন্নতা প্রয়োজন সেখানে এটি অনুপযুক্ত করে তোলে।

ইন্সট্রুমেন্ট ট্রান্সফরমার (সিটি এবং পিটি)

বর্তমান ট্রান্সফরমার (CT) এবং সম্ভাব্য/ভোল্টেজ ট্রান্সফরমার (PT/VT) এর জন্য ব্যবহৃত হয় পরিমাপ এবং সুরক্ষা , পাওয়ার ডেলিভারি নয়। নিরাপদ মিটারিংয়ের জন্য একটি CT রেট 1000:5 একটি স্টেপ ডাউন কারেন্ট। 11,000:110 V রেট করা একটি PT ভোল্টমিটার এবং রিলেকে স্ট্যান্ডার্ড যন্ত্র স্তরে কাজ করতে সক্ষম করে। নির্ভুলতা ক্লাস মিটারিংয়ের জন্য 0.1 থেকে 3 পর্যন্ত এবং সুরক্ষার জন্য 5P বা 10P পর্যন্ত।

এক নজরে ট্রান্সফরমারের ধরন

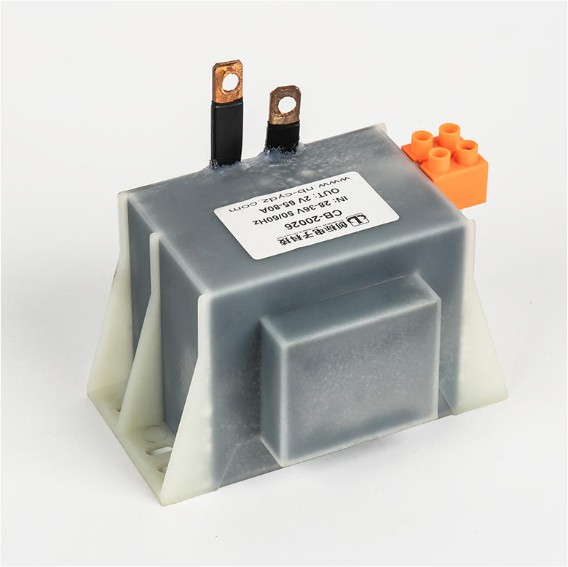

শিল্প এবং নতুন শক্তি অ্যাপ্লিকেশনে কম ফ্রিকোয়েন্সি ট্রান্সফরমার

লো-ফ্রিকোয়েন্সি ট্রান্সফরমার (50 বা 60 Hz মেইন ফ্রিকোয়েন্সিতে কাজ করে) তাদের দৃঢ়তা, উচ্চ দক্ষতা এবং নির্ভরযোগ্যভাবে বৃহৎ শক্তির স্তর পরিচালনা করার ক্ষমতার কারণে শিল্প পাওয়ার সিস্টেমের মেরুদণ্ড হিসেবে রয়ে গেছে। উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং ট্রান্সফরমারগুলির বিপরীতে, কম-ফ্রিকোয়েন্সি ডিজাইনগুলি সহজাতভাবে আরও টেকসই এবং কঠোর পরিবেশের জন্য আরও উপযুক্ত।

শিল্প নিয়ন্ত্রণ এবং অটোমেশন

ইন্ডাস্ট্রিয়াল অটোমেশন সিস্টেমে, কম ফ্রিকোয়েন্সি ট্রান্সফরমারগুলি পাওয়ার কন্ট্রোলের মূল উপাদান হিসাবে কাজ করে, এসি-টু-ডিসি রূপান্তর এবং ড্রাইভিং মোটর এবং অ্যাকচুয়েটরগুলি উপলব্ধি করে। বৈদ্যুতিক ওয়েল্ডারগুলিতে, তারা প্রদান করে স্থিতিশীল ঢালাই ভোল্টেজ এবং বর্তমান - সামঞ্জস্যপূর্ণ ঢালাই মানের জন্য সমালোচনামূলক. ভোল্টেজ নিয়ন্ত্রক এবং স্টেবিলাইজারগুলি ওঠানামা লোডের অধীনে শক্ত আউটপুট সহনশীলতা বজায় রাখতে কম-ফ্রিকোয়েন্সি ট্রান্সফরমারের উপর নির্ভর করে।

ফটোভোলটাইক ইনভার্টার এবং এনার্জি স্টোরেজ

বিশ্বব্যাপী নবায়নযোগ্য শক্তি স্কেল হিসাবে, কম ফ্রিকোয়েন্সি ট্রান্সফরমারগুলি ফটোভোলটাইক (PV) ইনভার্টারগুলিতে অপরিহার্য হয়ে উঠেছে। ক গ্রিড বাঁধা PV সিস্টেম , ট্রান্সফরমারটি সৌর প্যানেল থেকে DC-কে গ্রিড-সামঞ্জস্যপূর্ণ AC-তে রূপান্তর করে, প্রয়োজনীয় গ্যালভানিক বিচ্ছিন্নতা প্রদান করার সময় গ্রিড স্তর পর্যন্ত ভোল্টেজকে ধাপে ধাপে দেয়—অনেক দেশে একটি নিয়ন্ত্রক প্রয়োজনীয়তা। সাধারণ PV বৈদ্যুতিন সংকেতের মেরু বদল ট্রান্সফরমার 97-98.5% দক্ষতায় কাজ করে।

ব্যাটারি এনার্জি স্টোরেজ সিস্টেমে (BESS), ট্রান্সফরমারগুলি দ্বিমুখী শক্তি প্রবাহ পরিচালনা করে—গ্রিড থেকে ব্যাটারি চার্জ করা (AC থেকে DC) এবং আবার গ্রিড বা লোডগুলিতে (DC থেকে AC) ডিসচার্জ করা। এই সাইক্লিং ভূমিকায় তাদের নির্ভরযোগ্যতা সরাসরি সিস্টেম আপটাইম এবং রাউন্ড-ট্রিপ দক্ষতা নির্ধারণ করে।

Ningbo Chuangbiao Electronic Technology Co., Ltd. ফটোভোলটাইক এবং স্টোরেজ পরিবেশে ক্রমাগত অপারেশনের জন্য প্রয়োজনীয় তাপীয় স্থিতিশীলতার সাথে উচ্চ দক্ষতার সমন্বয় করে এই নতুন শক্তি প্রয়োগের জন্য সঠিকভাবে অপ্টিমাইজ করা কম-ফ্রিকোয়েন্সি ট্রান্সফরমার তৈরি করে।

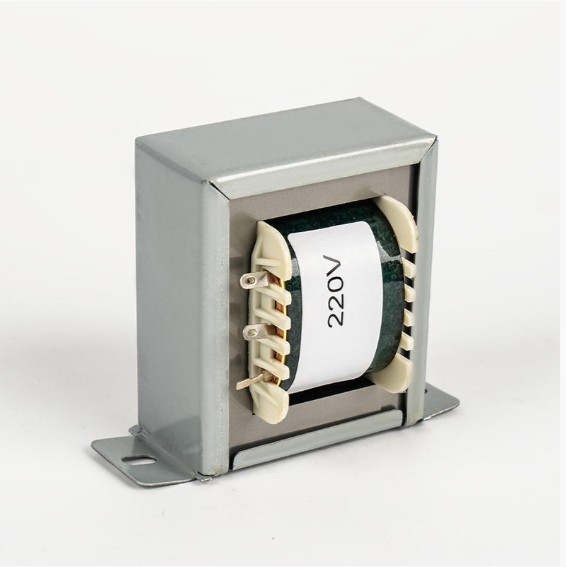

আলো এবং হোম অ্যাপ্লায়েন্সেস

আলো অ্যাপ্লিকেশনগুলিতে কম-ফ্রিকোয়েন্সি ট্রান্সফরমার উজ্জ্বলতা এবং রঙের সামঞ্জস্য নিয়ন্ত্রণ করতে ভোল্টেজ নিয়ন্ত্রণ করে। হোম অ্যাপ্লায়েন্সে, তারা প্রধান ওঠানামা সত্ত্বেও স্থিতিশীল সরবরাহ নিশ্চিত করে- ভোল্টেজ স্যাগ বা ঢেউ থেকে সংবেদনশীল ইলেকট্রনিক্সকে রক্ষা করে যা সরঞ্জামের জীবনকে ছোট করতে পারে বা অপারেশনাল ব্যর্থতার কারণ হতে পারে।

আপনার অ্যাপ্লিকেশনের জন্য সঠিক ট্রান্সফরমারটি কীভাবে চয়ন করবেন

ভুল ট্রান্সফরমারের ধরন বা রেটিং নির্বাচন করা অতিরিক্ত গরম, অকাল ব্যর্থতা বা নিরাপত্তার ঝুঁকির দিকে নিয়ে যায়। এই কারণগুলি বিবেচনা করুন:

1. লোড টাইপ এবং পাওয়ার ফ্যাক্টর - ইন্ডাকটিভ লোড (মোটর, ওয়েল্ডার) কম পাওয়ার ফ্যাক্টর আছে; সেই অনুযায়ী কেভিএ আকার দিন, সাধারণত 20-25% মার্জিন যোগ করুন।
2. ভোল্টেজ প্রয়োজনীয়তা - ইনপুট (প্রাথমিক) এবং আউটপুট (সেকেন্ডারি) ভোল্টেজ নিশ্চিত করুন এবং স্টেপ-আপ বা স্টেপ-ডাউন প্রয়োজন কিনা।
3. বিচ্ছিন্নতা প্রয়োজনীয়তা - যদি নিরাপত্তা বা শব্দ প্রত্যাখ্যানের জন্য গ্যালভানিক বিচ্ছিন্নতা প্রয়োজন হয়, তাহলে একটি বিচ্ছিন্নতা বা স্ট্যান্ডার্ড টু-ওয়াইন্ডিং ট্রান্সফরমার ব্যবহার করুন, অটো-ট্রান্সফরমার নয়।
4. শারীরিক সীমাবদ্ধতা - যেখানে স্থান এবং ইএমআই গুরুত্বপূর্ণ (যেমন, অডিও এম্প, মেডিকেল ডিভাইস), টরয়েডাল ডিজাইন বেছে নিন।
5. পরিবেশ - সীমিত স্থানের জন্য ইনডোর ড্রাই-টাইপ (ঢালাই রজন); আউটডোর সাবস্টেশন বা উচ্চ-ক্ষমতা ইনস্টলেশনের জন্য তেল-ঠাণ্ডা।
6. দক্ষতা এবং অপারেটিং খরচ - 24/7 চলমান ট্রান্সফরমারের জন্য, ক দক্ষতার 1% উন্নতি একটি 100 কেভিএ ইউনিটে প্রতি বছর প্রায় 876 কিলোওয়াট ঘণ্টা সাশ্রয় করে- যা 20 বছরের সম্পদের আয়ুতে উল্লেখযোগ্য।

সর্বদা প্রযোজ্য মানগুলির সাথে সম্মতি যাচাই করুন: IEC 60076 (পাওয়ার ট্রান্সফরমার), IEC 61558 (নিরাপত্তা ট্রান্সফরমার), বা উত্তর আমেরিকার অ্যাপ্লিকেশনের জন্য IEEE C57 সিরিজ৷
